螺套系列

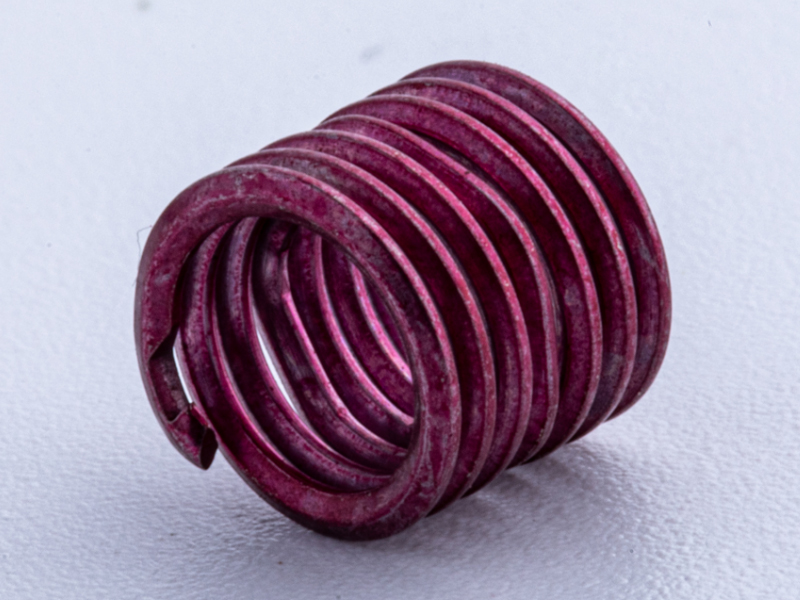

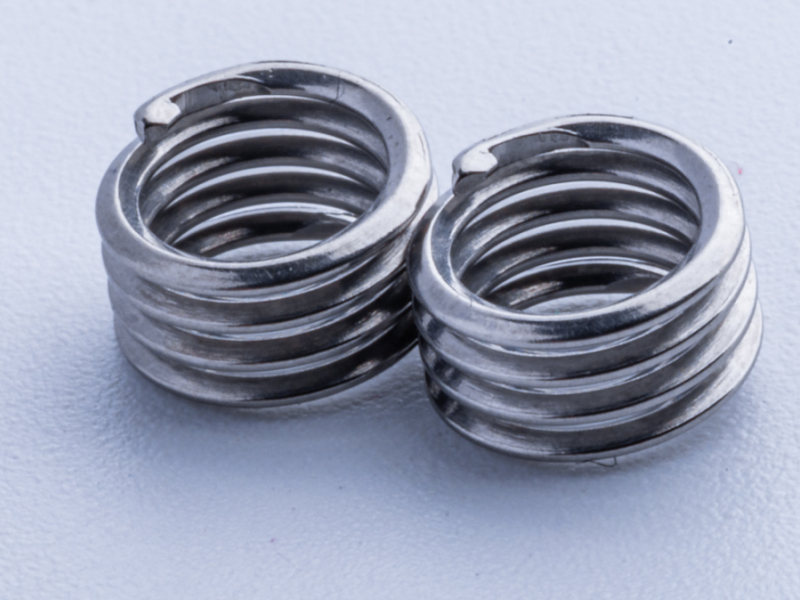

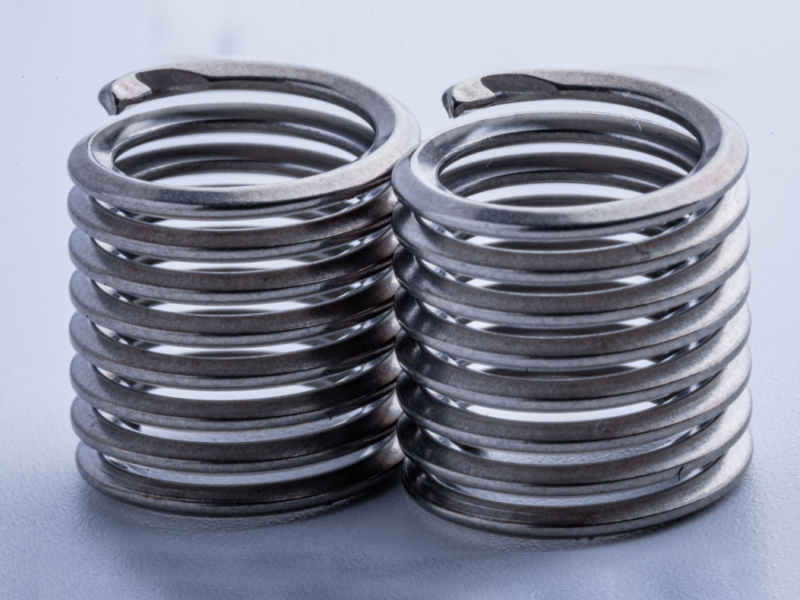

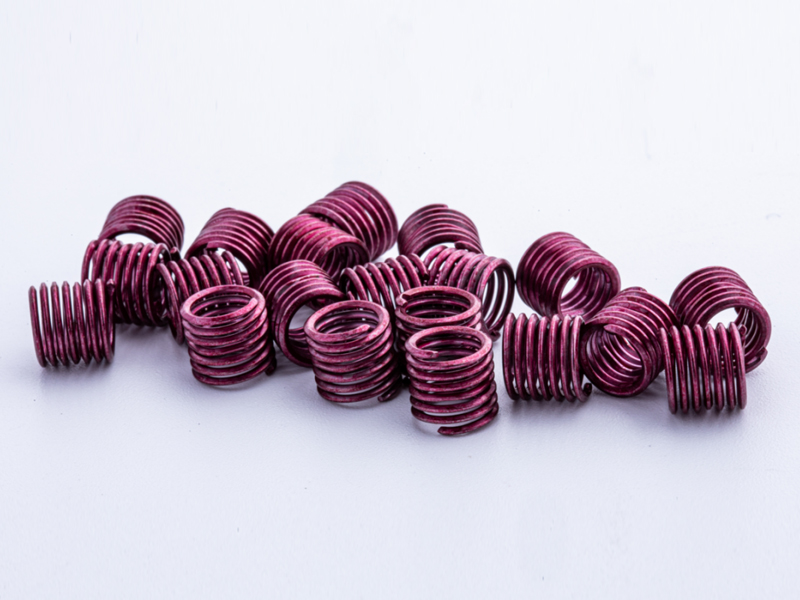

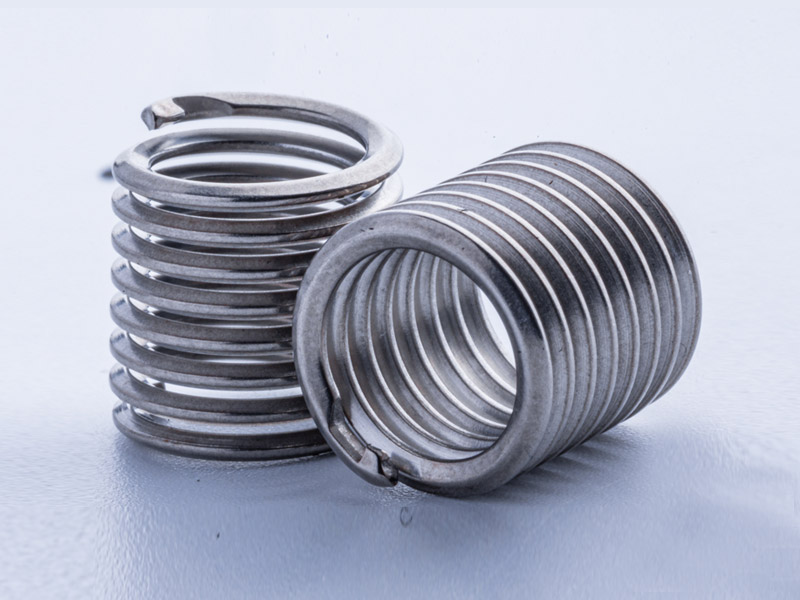

无尾钢丝螺套

材质：

304、304H、321、高温合金

尺寸范围：

M2~M16

表面涂层：

镀银、镀镉、染色（绿色、黄色等）、二硫化钼

锁紧类型：

自锁、普通型

内螺纹类型：

公制、粗牙螺纹UNC、细牙螺纹UNF

可根据客户需求提供定制解决方案

产品概述

为什么选择无尾钢丝螺套？
1.无尾钢丝螺套两端设有钩槽，这种设计方式意味着没有尾部需要折断、取出或丢弃。
2.鱼钩槽设计使得钢丝螺套安装深度超差时可重新定位，或直接取出，不会对母材螺纹造成损伤。
3. 避免使用尾部折断工具，也无需在盲孔中耗时取出折断后的尾部，节约时间。
4. 无异物、残渣残留，提升汽车、电子设备、飞机等设备工作的安全性。
5. 双向鱼钩槽设计，无需区分方向即可安装。

钢丝螺套专用丝锥

钢丝螺套专用丝锥
钢丝螺套专用丝锥用于加工钢丝螺套安装孔的专用内螺纹，结构尺寸依照国家标准《细柄机用和手用丝锥》GB3464 - 83 等标准要求制造，材料为 W6Mo5Cr4V2，可机用也可手用。
直槽丝锥
通用性很强，通孔或盲孔、有色金属或黑色金属都可使用，手攻、机攻都行，价格也相对便宜。但是针对性差，短锥用于盲孔，长锥用于通孔。
螺旋槽丝锥
比较适合在专用攻丝机或加工中心等设备上加工盲孔螺纹，加工时切屑向后排出，切削效率高，内螺纹表面质量好。

挤压丝锥
适合加工韧性较高的有色金属，尤其是铜、铝合金铸件，不锈钢件，采用挤压成形工艺加工出的内螺纹孔，抗拉、抗剪强度高，加工表面的粗糙度也较好。

无尾钢丝螺套安装工具

手动安装扳手
其基本原理是使钢丝螺套通过一段引导螺纹，迫使外径收缩，以便顺利装入底孔。
自动安装扳手
自动安装扳手有气动、电动两种，具有高效、快速、安装定位准确的特点，用于批量钢丝螺套的安装或在装配生产线上使用。
钢丝螺套专用内螺纹塞规
用于检验钢丝螺套安装底孔的内螺纹

产品参数

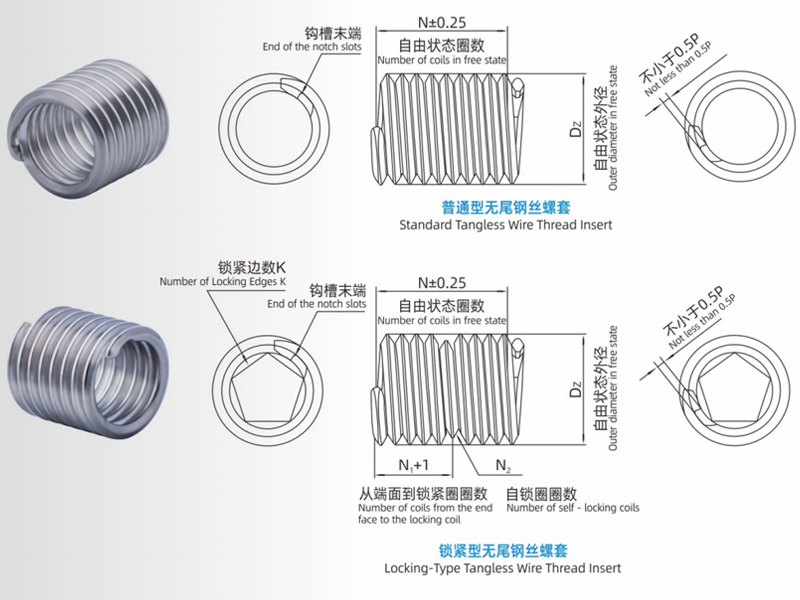

无尾钢丝螺套自由状态结构尺寸（单位：毫米）

公称直径 Nominal Diameter	螺距 Pitch	自由状态下外径 Outer Diameter in Free State	锁紧圈数 Number of Locking Coils N2max	锁紧边数 Number of Locking Edges K
d	P	Dz
2	0.4	2.48～2.60	2	4～5
2.5	0.45	3.18～3.45	2	4～5
3	0.5	3.76～3.95	2	4～5
4	0.7	5.03～5.25	2	4～5
5	0.8	6.18～6.45	2	4～5
6	1	7.38～7.60	2.5	5～6
8	1.25	9.78～10.00	2.5	5～6
10	1.5	11.92～12.15	2.5	5～6
12	1.75	14.28～14.55	2.5	5～6
16	2	18.88～19.15	2.5	5～6

注：锁紧圈数及锁紧边数只适用锁紧型钢丝螺套

无尾钢丝螺套型式尺寸及安装参数表： 无尾钢丝螺套型式尺寸及安装参数表

Φ—— 选用钻头直径；

L₁—— 无尾钢丝螺套公称直径长度；

L₂—— 无尾钢丝螺套安装后实际长度（L₂ = L₁ - P）；

L₃—— 钻孔深度；

L₄—— 安装无尾钢丝螺套用内螺纹孔螺纹深度（L₄ = L₁ = L₂ + P）；

L₅—— 无尾钢丝螺套距安装表面的间距（L₅ = 0.25P~0.75P）。

公称直径 d	螺距 P	公称长度 nd	L1	圈数 N	L3	L4	L2	L5	Φ
2	0.4	1d	2	3.25	3.6	2	1.6	0.1 - 0.3	2.0 - 2.1
2	0.4	1.5d	3	5.5	4.6	3	2.6	0.1 - 0.3	2.0 - 2.1
2	0.4	2d	4	7.75	5.6	4	3.6	0.1 - 0.3	2.0 - 2.1
2.5	0.45	1d	2.5	3.5	4.3	2.5	2.1	0.1 - 0.3	2.5 - 2.6
2.5	0.45	1.5d	3.75	5.9	5.6	3.75	3.3	0.1 - 0.3	2.5 - 2.6
2.5	0.45	2d	5	8.1	6.8	5	4.6	0.1 - 0.3	2.5 - 2.6
3	0.5	1d	3	3.9	5	3	2.5	0.1 - 0.4	3.0 - 3.1
3	0.5	1.5d	4.5	6.3	6.5	4.5	4	0.1 - 0.4	3.0 - 3.1
3	0.5	2d	6	8.7	8	6	5.5	0.1 - 0.4	3.0 - 3.1
4	0.7	1d	4	3.7	6.8	4	3.3	0.2 - 0.5	4.1 - 4.2
4	0.7	1.5d	6	6.1	8.8	6	5.3	0.2 - 0.5	4.1 - 4.2
4	0.7	2d	8	8.4	10.8	8	7.3	0.2 - 0.5	4.1 - 4.2
5	0.8	1d	5	4.3	8.2	5	4.2	0.2 - 0.6	5.1 - 5.2
5	0.8	1.5d	7.5	6.9	10.7	7.5	6.7	0.2 - 0.6	5.1 - 5.2
5	0.8	2d	10	9.7	13.2	10	9.2	0.2 - 0.6	5.1 - 5.2
5	0.8	2.5d	12.5	12.3	15.7	12.5	11.7	0.2 - 0.6	5.1 - 5.2
5	0.8	3d	15	14.8	18.2	15	9.2	0.2 - 0.6	5.1 - 5.2
6	1	1d	6	4.2	10	6	5	0.2 - 0.8	6.2 - 6.3
6	1	1.5d	9	6.9	13	9	8	0.2 - 0.8	6.2 - 6.3
6	1	2d	12	9.6	16	12	11	0.2 - 0.8	6.2 - 6.3
6	1	2.5d	15	12.3	19	15	14	0.2 - 0.8	6.2 - 6.3
6	1	3d	18	14.6	22	18	17	0.2 - 0.8	6.2 - 6.3
8	1.25	1d	8	4.7	13	8	6.8	0.3 - 0.9	8.2 - 8.3
8	1.25	1.5d	12	7.4	17	12	10.8	0.3 - 0.9	8.2 - 8.3
8	1.25	2d	16	10.6	21	16	14.8	0.3 - 0.9	8.2 - 8.3
8	1.25	2.5d	20	13.5	25	20	18.8	0.3 - 0.9	8.2 - 8.3
8	1.25	3d	24	16.4	29	24	22.8	0.3 - 0.9	8.2 - 8.3
10	1.5	1d	10	5	16	10	8.5	0.4 - 1.1	10.3 - 10.4
10	1.5	1.5d	15	8.1	21	15	13.5	0.4 - 1.1	10.3 - 10.4
10	1.5	2d	20	11.2	26	20	18.5	0.4 - 1.1	10.3 - 10.4
10	1.5	2.5d	25	14.2	31	25	23.5	0.4 - 1.1	10.3 - 10.4
10	1.5	3d	30	17.2	36	30	28.5	0.4 - 1.1	10.3 - 10.4
12	1.75	1d	12	5.2	19	12	10.3	0.4 - 1.3	12.3 - 12.4
12	1.75	1.5d	18	8.4	25	18	16.3	0.4 - 1.3	12.3 - 12.4
12	1.75	2d	24	11.7	31	24	22.3	0.4 - 1.3	12.3 - 12.4
12	1.75	2.5d	30	14.7	39	30	30.3	0.4 - 1.3	12.3 - 12.4
12	1.75	3d	36	18	43	36	34.3	0.4 - 1.3	12.3 - 12.4
16	2	1d	16	6.5	24	16	14	0.5 - 1.5	16.4 - 16.5
16	2	1.5d	24	10.1	32	24	22	0.5 - 1.5	16.4 - 16.5
16	2	2d	32	13.8	40	32	30	0.5 - 1.5	16.4 - 16.5
16	2	2.5d	40	17.5	48	40	38	0.5 - 1.5	16.4 - 16.5
16	2	3d	48	21	56	48	46	0.5 - 1.5	16.4 - 16.5

螺套生产过程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

点击了解生产过程

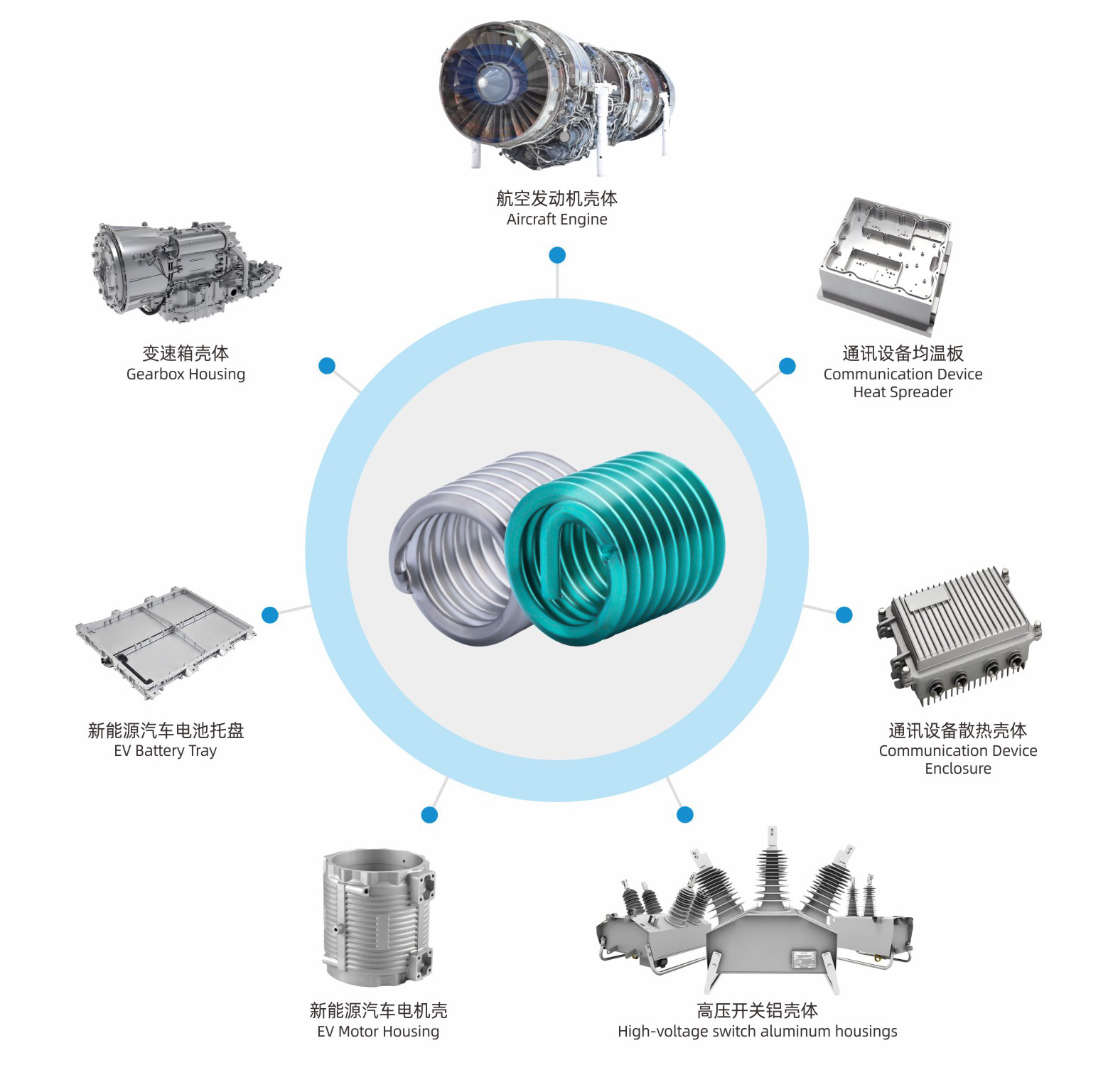

螺套产品应用

航天航空Aerospace

巴山钢丝螺套广泛应用于航空发动机、机体结构、航电系统及火箭等关键部件中，用于增强和修复金属螺纹连接。

新能源汽车New Energy Vehicles (NEV)

巴山钢丝螺套广泛用于新能源汽车的铝压铸电池包箱体、整车下车体及电机壳体等关键结构件中。

商用车及轨道交通commercial vehicles and Railway

巴山钢丝螺套广泛应用于汽车与轨道交通领域的铝合金及铝压铸部件中，如变速箱壳体、齿轮箱端盖、电器控制板及其他结构件。

通讯设备Communications & Electronics

巴山钢丝螺套广泛应用于电子设备壳体、通讯散热器及模块支架等部件中，为铝合金等轻质材料提供耐磨、耐振动的金属螺纹连接。

典型应用场景

钢丝螺套可在各种螺纹受力或易磨损部位使用，通过增强螺纹强度和抗腐蚀性，显著延长零部件寿命。
