螺套系列

配套工具及安装方法

专用丝锥类型

【直槽丝锥】【螺旋槽丝锥】【挤压丝锥】

安装扳手类型

【手动安装扳手】【自动安装扳手：气动|电动】

冲断器类型

【手动冲断器】【自动冲断器】

其他工具类型

【卸套器】【钢丝螺套专用内螺纹塞规】

可根据客户需求提供定制解决方案

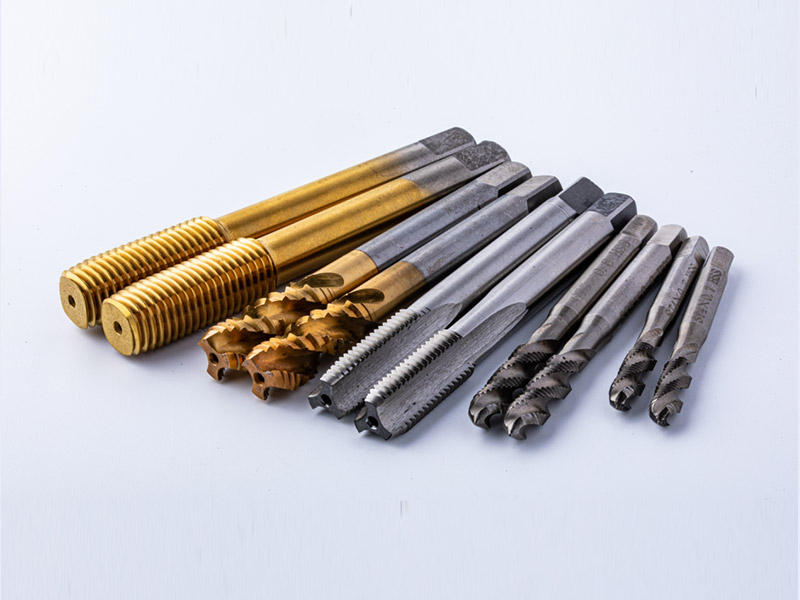

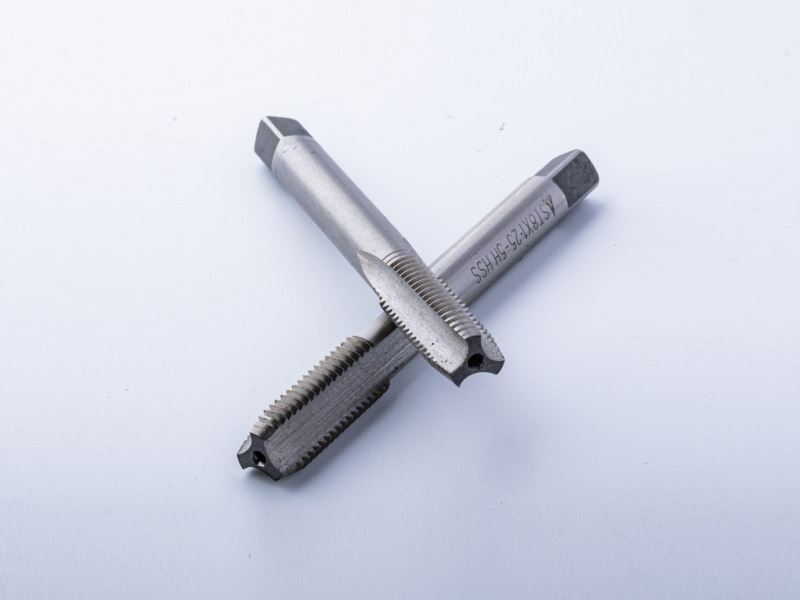

钢丝螺套专用丝锥

钢丝螺套专用丝锥
钢丝螺套专用丝锥用于加工钢丝螺套安装孔的专用内螺纹，结构尺寸依照国家标准《细柄机用和手用丝锥》GB3464 - 83 等标准要求制造，材料为 W6Mo5Cr4V2，可机用也可手用。
直槽丝锥
通用性很强，通孔或盲孔、有色金属或黑色金属都可使用，手攻、机攻都行，价格也相对便宜。但是针对性差，短锥用于盲孔，长锥用于通孔。
螺旋槽丝锥
比较适合在专用攻丝机或加工中心等设备上加工盲孔螺纹，加工时切屑向后排出，切削效率高，内螺纹表面质量好。

挤压丝锥
适合加工韧性较高的有色金属，尤其是铜、铝合金铸件，不锈钢件，采用挤压成形工艺加工出的内螺纹孔，抗拉、抗剪强度高，加工表面的粗糙度也较好。

钢丝螺套安装扳手

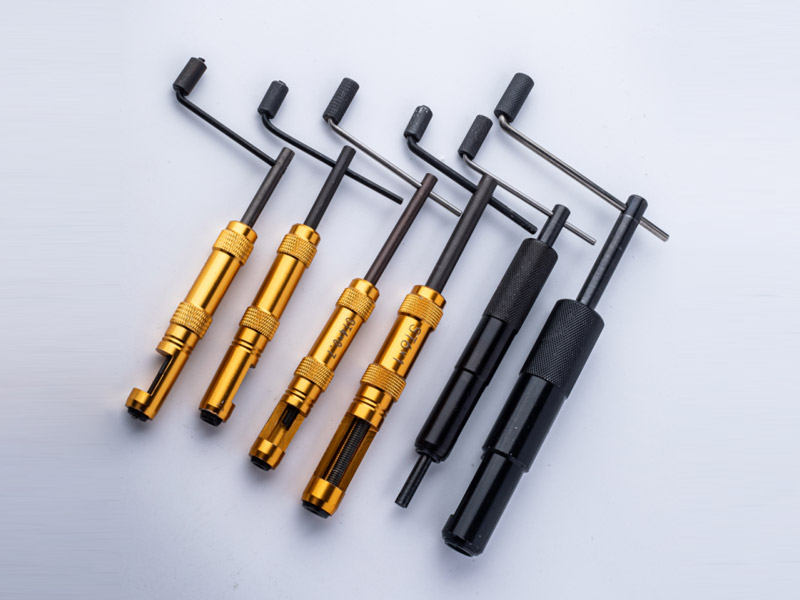

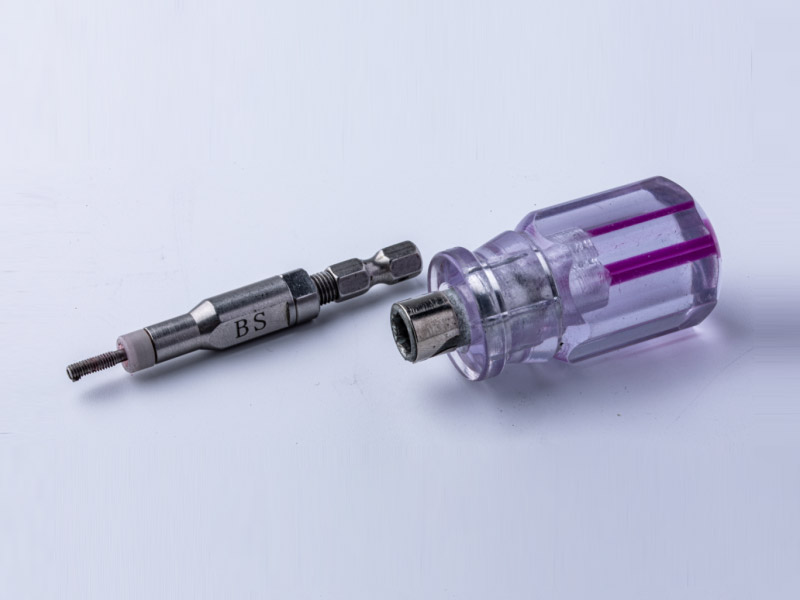

手动安装扳手
其基本原理是使钢丝螺套通过一段引导螺纹，迫使外径收缩，以便顺利装入底孔。
手动安装扳手
其基本原理是使钢丝螺套通过一段引导螺纹，迫使外径收缩，以便顺利装入底孔。

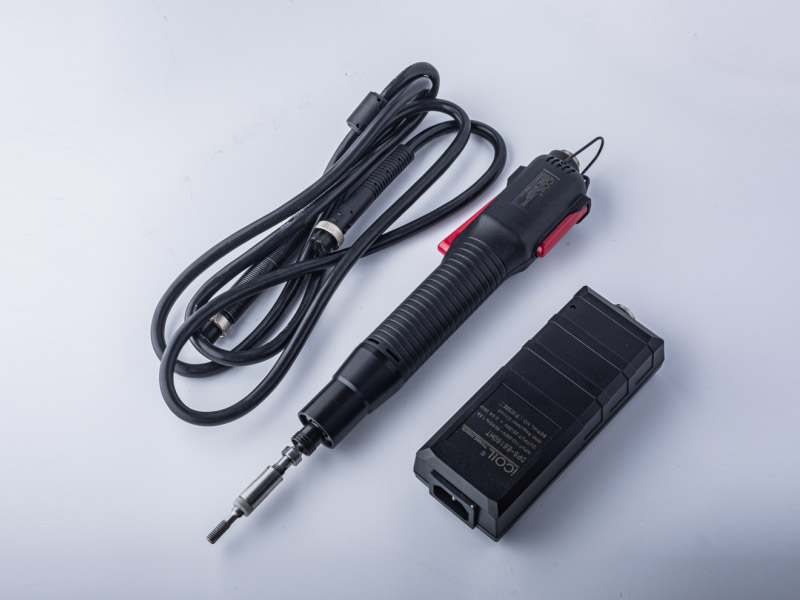

自动安装扳手
自动安装扳手有气动、电动两种，具有高效、快速、安装定位准确的特点，用于批量钢丝螺套的安装或在装配生产线上使用。

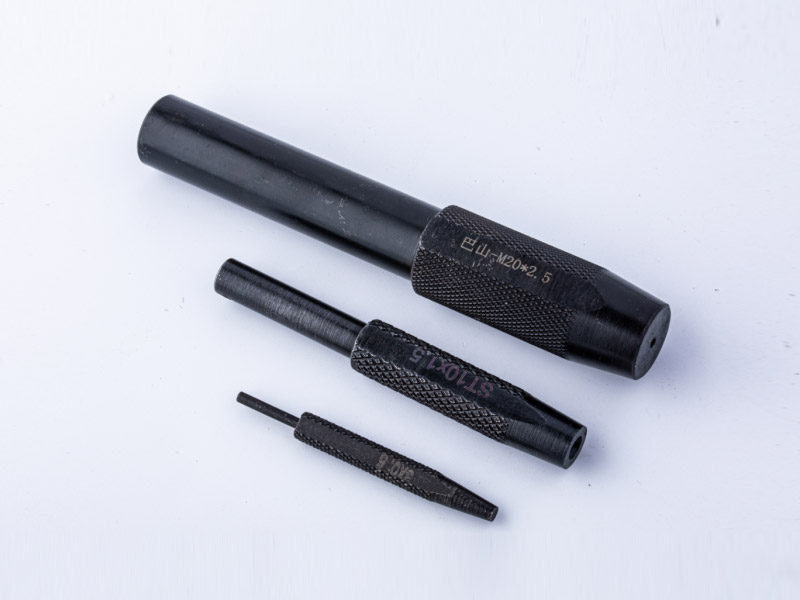

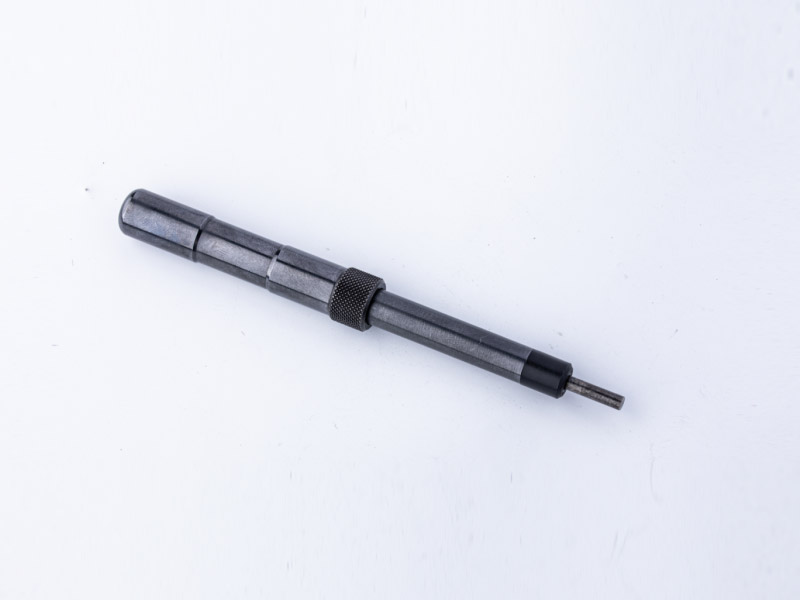

冲断器
利用瞬间冲力折断钢丝螺套安装柄

手动冲断器 / 自动冲断器
利用瞬间冲力折断钢丝螺套安装柄

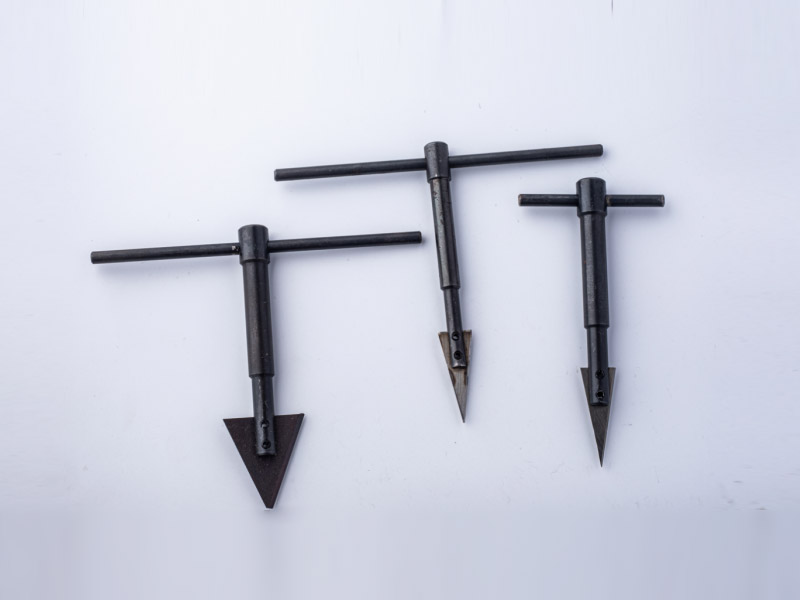

卸套器
用于取出安装在底孔内螺纹中的钢丝螺套

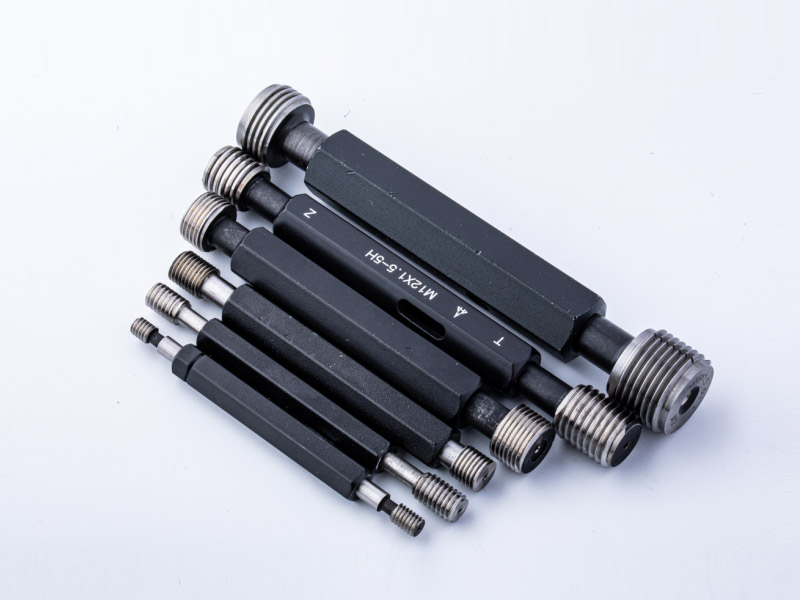

钢丝螺套专用内螺纹塞规
用于检验钢丝螺套安装底孔的内螺纹

螺套生产过程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

点击了解生产过程

钢丝螺套装配步骤

钢丝螺套装配由钻孔、攻丝、安装螺套、去除安装柄四个主要步骤组成。

钻孔
用下表（常用规格）中所列 do 的标准钻头直径钻孔，也可参照公式 do = d（公称直径）+(0.2–0.3)P（螺距）近似计算。钻孔深度应大于或等于 1.2D。注意避免钻成锥孔，选用锋利且无磨损的钻头，切削不畅可能导致损伤。钻孔后可进行轻微倒角去除毛刺，倒角深度不得超过 0.4P，过大的倒角将影响螺套旋入与装配质量。

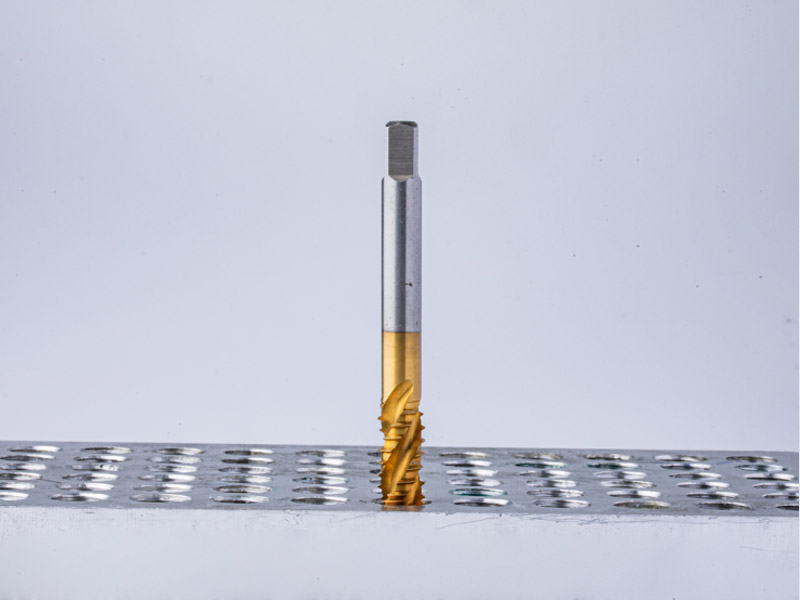

攻丝
使用标有对应钢丝螺套规格的专用丝锥攻丝，攻丝深度应大于螺套长度，对于通孔应贯通攻丝。攻丝精度决定标准内螺纹的公差等级，用户应选择适当的攻丝方法与润滑剂，盲孔攻丝时应适当用力以避免丝锥折断。攻丝后应彻底清理螺孔，可用压缩空气喷枪吹净，盲孔可用带径向孔的长喷枪伸入孔底清理切屑。推荐使用专用钢丝螺套底孔内螺纹塞规检查螺纹精度等级。

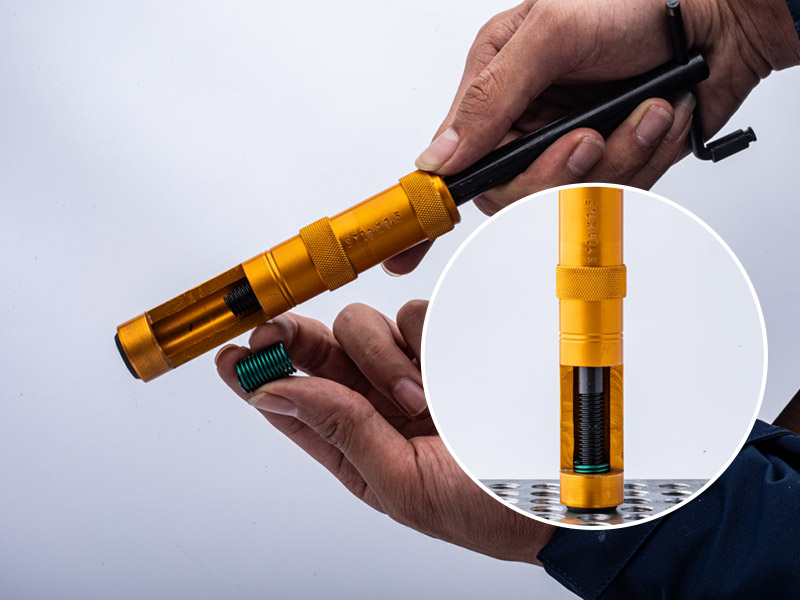

安装螺套
一般情况下可用手动安装扳手进行安装。将钢丝螺套放入安装扳手中，使螺套安装柄嵌入导杆，旋转手柄，使螺套在拉紧状态下沿螺纹旋入螺孔，确保螺套顶端低于工件表面 0.75–1.5P，预留空螺纹圈。少量安装或 M14×2 以上粗牙螺套也可采用“T”型开槽工具或简易螺纹头工具安装。注意勿对螺套安装柄施加过大轴向力，以避免“乱扣”。当在流水线或需批量快速安装时，可采用气动或电动半自动安装扳手，以获得高效率、稳定可靠的安装效果。安装完毕后应采用相应等级的塞规检查所形成的标准螺纹精度。

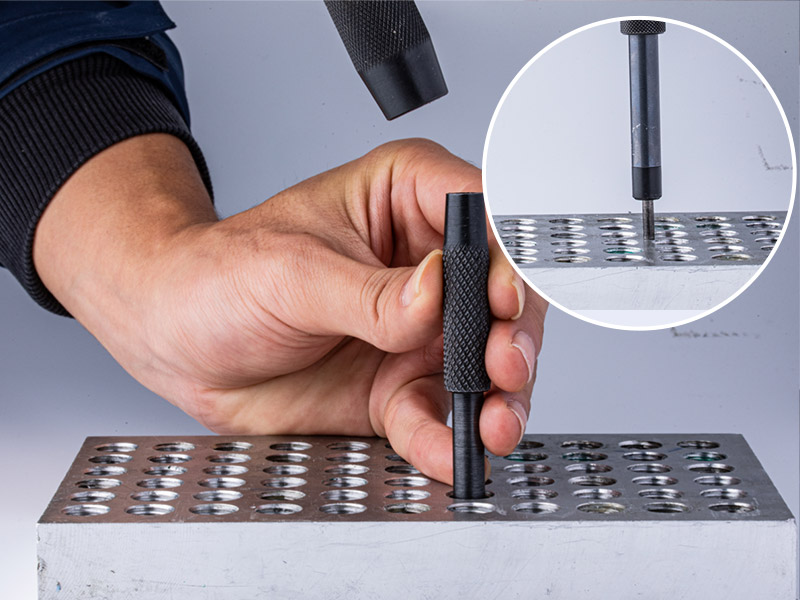

去除安装柄
对于通孔，需将安装柄折断，通常将冲断器对准安装柄，用约 200 克榔头垂直猛击即可将其去除。对于 M18×2.5 以上粗牙螺套和 M14×1.25 以上细牙螺套，也可用尖嘴钳上下弯曲安装柄使其从预切口处折断。
