有尾钢丝螺套-螺套系列-产品中心-新乡巴山航空技术股份有限公司

当前位置：首页 > 产品中心 > 螺套系列

螺套系列

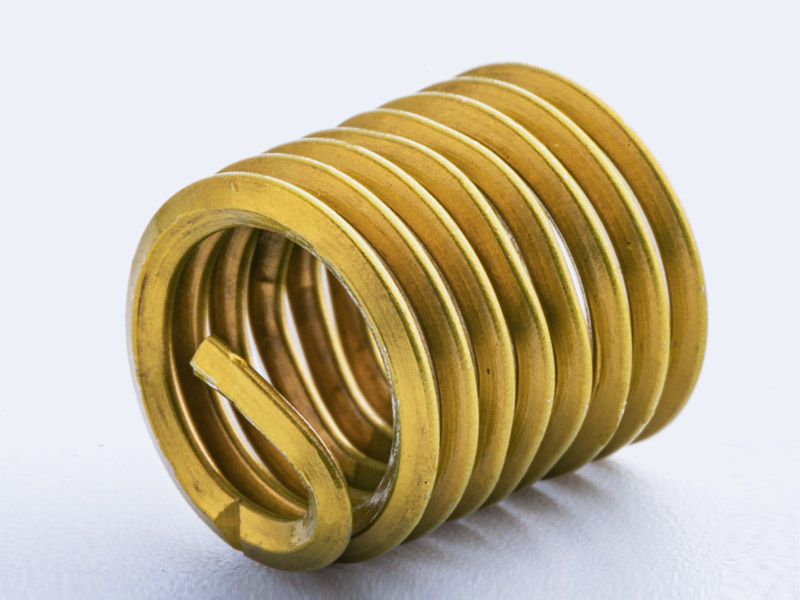

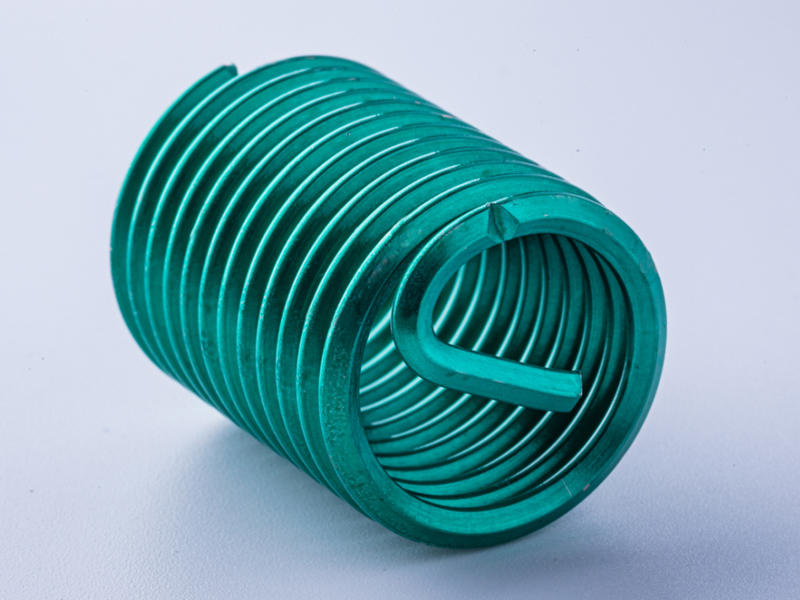

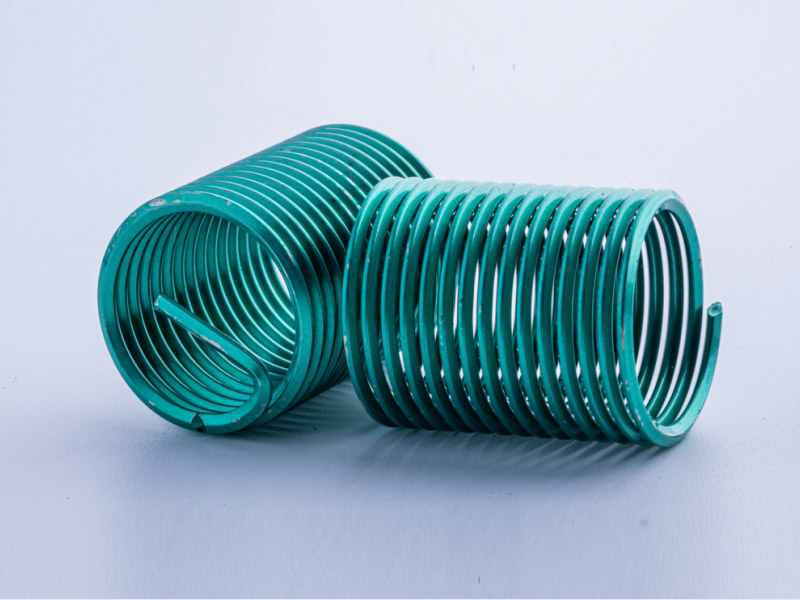

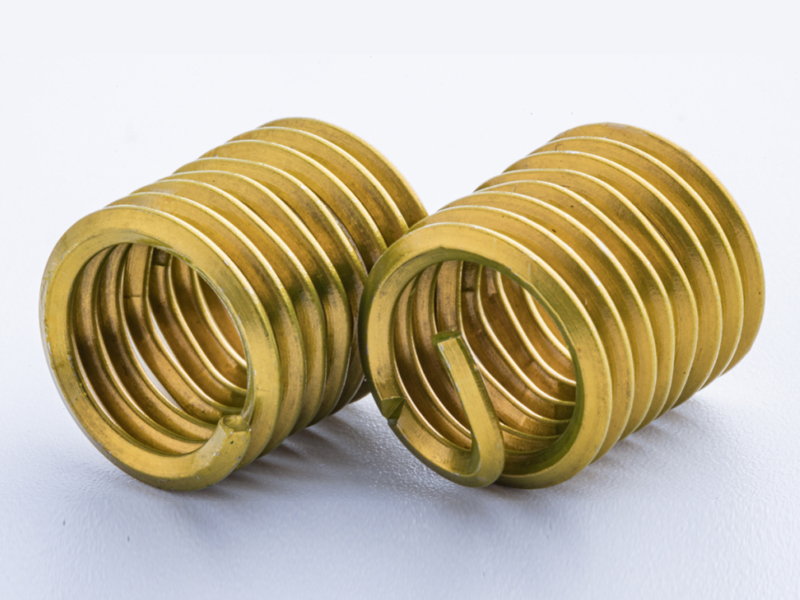

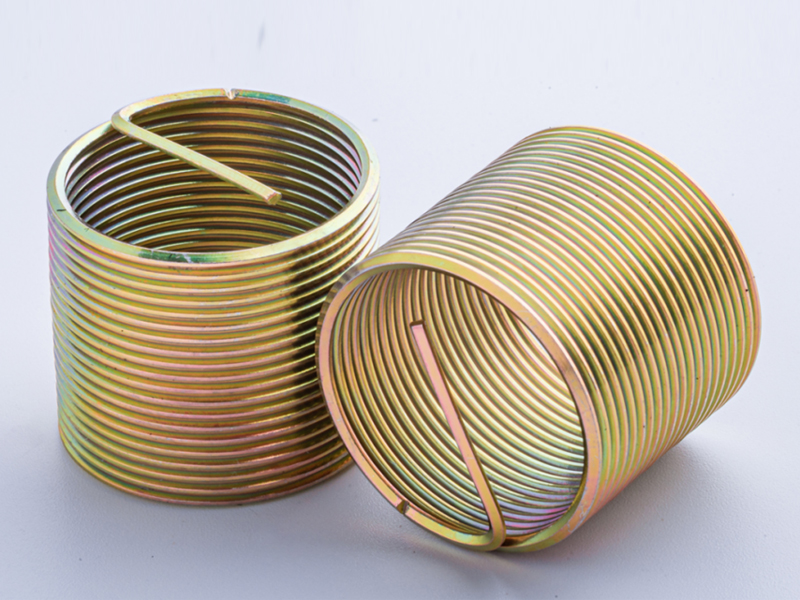

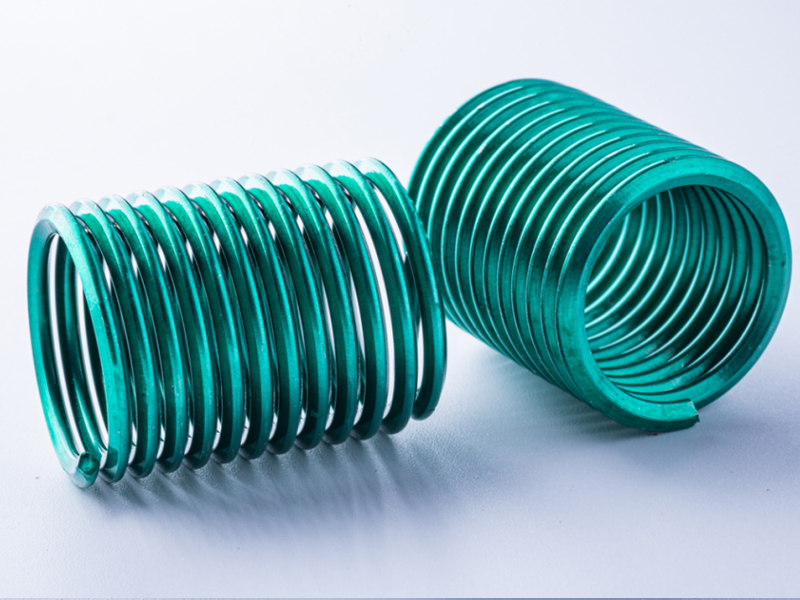

有尾钢丝螺套

材质：

304、304H、321、高温合金

尺寸范围：

M1.6~M60

表面涂层：

镀银、镀镉、染色（绿色、黄色等）、二硫化钼

锁紧类型：

自锁、普通型

内螺纹类型：

公制、粗牙螺纹UNC、细牙螺纹UNF

可根据客户需求提供定制解决方案

产品概述

普通型钢丝螺套:分有折断槽和无折断槽两种类型，是由多圈螺旋线圈组成，通过选用合理的安装长度，在螺钉和基体内螺纹之间形成弹性连接，消除螺纹制造误差，增强连接强度，与传统套相比，减少附加体积和重量。

普通型有折断槽钢丝螺套主要用在通孔上，是应用最广泛的一种类型。

普通型无折断槽钢丝螺套主要用在盲孔或者深孔上，要求螺钉拧紧后其端头不会碰到钢丝螺套安装柄。

锁紧型钢丝螺套:把钢丝螺套中间的一圈或多圈制成多边形非变形圈，形成锁紧边，称为锁紧型钢丝螺套，分有折断槽和无折断槽两种类型。当螺栓穿过多边形圈，通过钢丝螺套自身的形变，产生相应的力矩，从而对装配螺钉起到锁紧防松作用，并具有普通型螺套的所有特点。

钢丝螺套专用丝锥

钢丝螺套专用丝锥
钢丝螺套专用丝锥用于加工钢丝螺套安装孔的专用内螺纹，结构尺寸依照国家标准《细柄机用和手用丝锥》GB3464 - 83 等标准要求制造，材料为 W6Mo5Cr4V2，可机用也可手用。
直槽丝锥
通用性很强，通孔或盲孔、有色金属或黑色金属都可使用，手攻、机攻都行，价格也相对便宜。但是针对性差，短锥用于盲孔，长锥用于通孔。
螺旋槽丝锥
比较适合在专用攻丝机或加工中心等设备上加工盲孔螺纹，加工时切屑向后排出，切削效率高，内螺纹表面质量好。

挤压丝锥
适合加工韧性较高的有色金属，尤其是铜、铝合金铸件，不锈钢件，采用挤压成形工艺加工出的内螺纹孔，抗拉、抗剪强度高，加工表面的粗糙度也较好。

有尾钢丝螺套安装工具

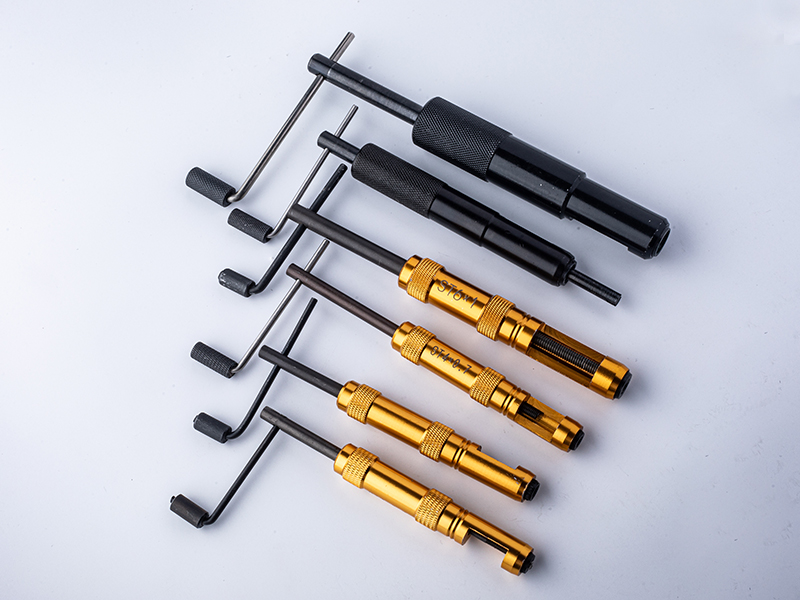

手动安装扳手
其基本原理是使钢丝螺套通过一段引导螺纹，迫使外径收缩，以便顺利装入底孔。

手动冲断器 / 自动冲断器
利用瞬间冲力折断钢丝螺套安装柄
卸套器
用于取出安装在底孔内螺纹中的钢丝螺套
钢丝螺套专用内螺纹塞规
用于检验钢丝螺套安装底孔的内螺纹

产品参数

材料及性能

普通型钢丝螺套提供统一粗牙（UNC）、统一细牙（UNF）以及公制螺纹规格。原材料既可采用 304H 不锈钢生产，也可采用Nimonic 90、磷青铜等其他材料制造。

材料 (Material)	牌号 (Grade)	使用温度 (Service Temp)	室温下抗拉强度 (Tensile Strength at RT)	表面状况 (Surface Condition)
不锈钢 (Stainless Steel)	304H；321	425°C 短时间 short-term; 315°C 长时间long-term	>1400 MPa	无涂层No coating; 镀镍Nickel-plated; 镀银Silver-plated
高温合金 (High-Temperature Alloy)	Inconel X750; Nimonic 90	750°C 短时间short-term; 550°C 长时间long-term	>1400 MPa	无涂层No coating; 镀镍Nickel-plated; 镀银Silver-plated

钢丝螺套公称长度L的选择

钢丝螺套公称长度L，也就是基本螺纹孔长度L2，通常按螺纹公称直径的倍数来供应，即L2=0.5d；0.75d；1d；1.25d；1.5d；2d；2.5d；3d……

螺纹公称直径也就是装在钢丝螺套中的螺钉公称直径d。

规格见excel表格
P：螺矩
W：钢丝螺套在自由状态下的圈数
D：钢丝螺套公称直径（螺钉公称直径）
Dz：钢丝螺套在自由状态下的外径
d0：钻孔时所选用的钻头直径
L1：钢丝螺套公称长度
L2：钢丝螺套安装后实际长度
L3：钻孔深度
L4：安装钢丝螺套用内螺纹孔螺纹深度（同 L1）
L5：钢丝螺套距安装表面的间距（L5=0.5P±0.25P）
L6：不去除安装柄时，螺栓最大拧入深度（同 L2）

公制系列钢丝螺套型式尺寸及安装参数表：

公制系列钢丝螺套型式尺寸及安装参数表

粗牙统一螺纹（UNC）钢丝螺套型式尺寸及安装参数

钢丝螺套参数 - UNC

细牙统一螺纹（UNF）钢丝螺套型式尺寸及安装参数

钢丝螺套参数 - UNF

螺套生产过程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

点击了解生产过程

螺套产品应用

航天航空Aerospace

巴山钢丝螺套广泛应用于航空发动机、机体结构、航电系统及火箭等关键部件中，用于增强和修复金属螺纹连接。

新能源汽车New Energy Vehicles (NEV)

巴山钢丝螺套广泛用于新能源汽车的铝压铸电池包箱体、整车下车体及电机壳体等关键结构件中。

商用车及轨道交通commercial vehicles and Railway

巴山钢丝螺套广泛应用于汽车与轨道交通领域的铝合金及铝压铸部件中，如变速箱壳体、齿轮箱端盖、电器控制板及其他结构件。

通讯设备Communications & Electronics

巴山钢丝螺套广泛应用于电子设备壳体、通讯散热器及模块支架等部件中，为铝合金等轻质材料提供耐磨、耐振动的金属螺纹连接。

典型应用场景

钢丝螺套可在各种螺纹受力或易磨损部位使用，通过增强螺纹强度和抗腐蚀性，显著延长零部件寿命。
